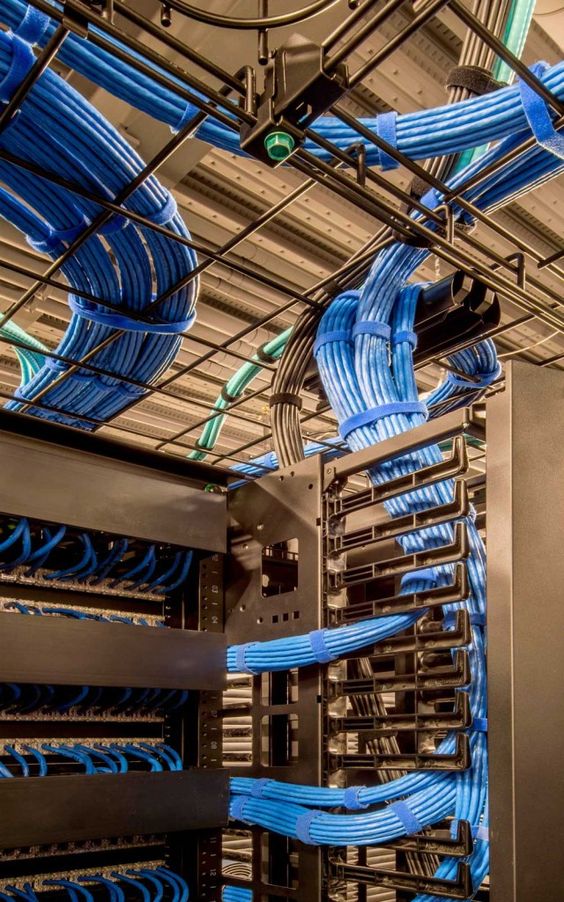

Kabel tray (cable tray) adalah sistem rak baja kaku yang berfungsi menopang, menata, dan melindungi jalur kabel listrik berisolasi pada instalasi gedung dan industri. Berbeda dengan conduit yang menutup kabel dalam pipa tertutup, kabel tray bersifat terbuka sehingga kabel bisa ditambah, diganti, atau ditelusuri tanpa membongkar instalasi.

Panduan Lengkap Kabel Tray: Fungsi, Jenis, Spesifikasi, dan Cara Memilih

Halaman ini membahas kabel tray secara menyeluruh — mulai dari definisi teknis menurut standar, perbedaannya dengan conduit, empat jenis yang umum dipakai di proyek Indonesia, ukuran dan tebal plat standar, pilihan finishing anti korosi, sampai faktor yang menentukan harga. Gunakan daftar isi di bawah untuk melompat ke bagian yang Anda butuhkan.

Pengertian Kabel Tray

Dalam sistem kelistrikan gedung dan pabrik, kabel tray digunakan untuk menopang kabel listrik berisolasi yang membawa daya, sinyal kontrol, dan jalur komunikasi. Fungsinya menggantikan metode kabel terbuka atau saluran pipa, terutama pada proyek komersial dan industri yang jalur kabelnya padat.

Keunggulan utamanya muncul saat instalasi perlu diubah. Kabel baru cukup diletakkan di atas tray, tanpa harus ditarik melewati pipa sepanjang puluhan meter. Untuk pabrik yang sering menambah mesin atau gedung yang berganti tenant, ini menghemat waktu dan biaya perawatan secara signifikan.

Definisi Menurut NEC (National Electrical Code)

NEC mendefinisikan cable tray sebagai unit atau rangkaian unit beserta perlengkapan terkait, yang membentuk satu sistem struktural kaku untuk menopang dan mengikat kabel serta raceway secara aman. Kata kuncinya adalah sistem struktural kaku — kabel tray bukan sekadar dudukan, melainkan struktur yang dihitung kekuatannya terhadap beban kabel, jarak tumpuan, dan beban tambahan seperti getaran atau berat teknisi saat maintenance.

Di Indonesia, istilah kabel tray dipakai bergantian dengan tray kabel, rak kabel, atau baki kabel. Ketiganya merujuk pada produk yang sama.

Kabel Tray vs Conduit: Apa Bedanya?

Fungsi dan Manfaat Kabel Tray

Jenis-Jenis Kabel Tray

Pemilihan jenis kabel tray ditentukan oleh berat kabel, panjang bentangan antar tumpuan, dan kondisi lingkungan pemasangan. Berikut empat jenis yang paling umum dipakai di proyek Indonesia.

1. Cable Tray Type U

Tray dengan penampang huruf U, sisi tegak lurus terhadap alas. Ini tipe paling umum untuk instalasi gedung dan pabrik karena mudah difabrikasi dalam berbagai lebar dan tersedia dalam versi solid maupun perforated. Cocok untuk beban ringan hingga menengah.

Lihat detail produk di halaman Cable Tray Type U HDG Siventra.

2. Cable Tray Type C

Bibir tray ditekuk ke dalam membentuk profil C, sehingga sisi tray lebih kaku dan mampu menahan bentangan lebih panjang tanpa tambahan tumpuan. Tersedia dalam model single entry maupun double entry. Material umumnya plat hitam atau plat galvanis berkualitas tinggi.

Spesifikasi lengkap ada di halaman Produk Cable Tray Type C.

3. Cable Ladder

Berbentuk tangga: dua rel samping dihubungkan oleh rung (anak tangga) dengan jarak tertentu. Bobotnya lebih ringan dibanding tray solid, ventilasi maksimal, dan kabel bisa diikat langsung ke rung. Pilihan utama untuk kabel power berdiameter besar dan bentangan panjang di area outdoor atau plant.

Baca selengkapnya di halaman produk Cable Ladder dan Ladder Type U.

4. Wiremesh Cable Tray (Keranjang Kabel)

Dibentuk dari kawat baja yang dilas menjadi jaring, lalu dilapisi finishing anti korosi. Fleksibel dipotong dan dibengkokkan langsung di lapangan tanpa fitting khusus. Paling sering dipakai untuk jalur kabel data, ruang server, dan area raised floor.

Ukuran dan Spesifikasi Kabel Tray

Ukuran kabel tray dinyatakan dalam format lebar × tinggi × panjang × tebal plat. Contoh penulisan yang lazim pada RAB: Cable Tray U 200 × 100 × 2400 × 1,8 mm HDG.

Material dan Finishing Kabel Tray

Finishing menentukan umur pakai kabel tray, terutama di lingkungan lembap, outdoor, atau area dengan paparan bahan kimia. Berikut tiga pilihan yang paling banyak dipakai.

Hot Dip Galvanized (HDG)

Tray dicelup ke dalam zinc cair bersuhu sekitar 450 °C sehingga terbentuk lapisan seng tebal yang menyatu dengan baja. Ketebalan lapisan umumnya 45–85 mikron. Ini finishing paling tahan lama untuk pemakaian outdoor, area pesisir, dan pabrik dengan kelembapan tinggi — umur pakainya bisa melebihi 20 tahun. Permukaannya bertekstur abu-abu dengan pola kristal khas.

Electro Galvanized (EG)

Pelapisan seng melalui proses elektrolisis, menghasilkan lapisan tipis (sekitar 8–20 mikron) dengan permukaan halus dan mengkilap. Biayanya lebih ekonomis dan tampilannya lebih rapi, namun proteksinya lebih rendah. Cocok untuk instalasi indoor yang kering seperti gedung perkantoran, ruang panel, dan area produksi tertutup.

Detail produk galvanis ada di halaman Cable Tray Galvanis Merk Siventra.

Powder Coating

Serbuk cat elektrostatis disemprot ke permukaan tray lalu dipanggang dalam oven hingga mengeras. Menghasilkan lapisan tahan korosi yang tersedia dalam berbagai warna — berguna untuk kode warna jalur (power, kontrol, data) atau menyesuaikan skema warna gedung. Bisa juga diaplikasikan di atas lapisan galvanis untuk proteksi ganda.

Selengkapnya di Cable Tray Powder Coating Merk Siventra.

Aksesoris dan Komponen Pendukung

Satu sistem kabel tray tidak berdiri sendiri. Jalur yang lengkap membutuhkan fitting untuk belokan, percabangan, perubahan elevasi, serta perangkat penggantung. Komponen yang umum dibutuhkan:

• Fitting arah — horizontal elbow, vertical elbow (inside/outside riser), tee, cross, dan reducer untuk perubahan lebar tray.
• Cover — penutup tray untuk area terbuka, mencegah masuknya debu, air, dan kotoran.
• Support & bracket — hanger rod, trapeze support, wall bracket, dan kanal C sebagai penopang utama. Lihat Dudukan Kabel Tray Siventra.
• Coupler & splice plate — penyambung antar batang tray agar jalur menjadi satu kesatuan struktural dan menerus secara elektris.
• Mur baut & fixing — baut, mur, ring, dan dynabolt untuk pengikatan ke struktur bangunan. Detail di Cable Tray Fixings dan Mur Baut.
• Divider — sekat pemisah di dalam tray untuk memisahkan jalur power dan jalur data.

Daftar aksesoris lengkap tersedia di halaman Accessories Cable Tray dan Cable Ladder.

Cara Memilih Kabel Tray yang Tepat

1. Hitung beban kabel per meter Jumlahkan berat seluruh kabel yang akan melewati jalur, lalu tambahkan cadangan 20–25% untuk penambahan di masa depan. Angka inilah yang menentukan tebal plat dan jenis tray.
2. Tentukan lebar berdasarkan luas penampang kabel Total luas penampang kabel sebaiknya tidak melebihi sekitar 50% dari luas dalam tray, agar sirkulasi udara tetap terjaga dan masih ada ruang untuk ekspansi.
3. Sesuaikan finishing dengan lingkungan Indoor kering cukup electro galvanized. Outdoor, area pesisir, atau pabrik lembap sebaiknya hot dip galvanized. Butuh kode warna atau tampilan rapi, pilih powder coating.
4. Rencanakan jarak tumpuan Jarak antar support memengaruhi lendutan tray. Semakin jauh bentangan, semakin tebal plat yang dibutuhkan atau semakin diperlukan tipe C maupun ladder yang lebih kaku.
5. Lengkapi fitting dan aksesoris sejak awal Hitung kebutuhan elbow, tee, coupler, dan support bersamaan dengan tray lurus. Kekurangan fitting di tengah proyek adalah penyebab keterlambatan yang paling sering terjadi.

Standar Pemasangan Kabel Tray

Pemasangan yang benar menentukan apakah sistem tray bertahan sesuai umur rencananya. Beberapa hal yang perlu diperhatikan di lapangan:

• Grounding — sistem tray harus terhubung ke sistem pembumian secara menerus. Sambungan antar batang perlu dipastikan kontinuitas elektrisnya, bila perlu ditambah bonding jumper.
• Ruang kerja — sisakan ruang bebas di atas tray (umumnya minimal 250–300 mm) agar teknisi dapat menarik dan menata kabel dengan leluasa.
• Radius tekuk kabel — pilih fitting elbow dengan radius yang tidak melanggar bending radius minimum kabel, khususnya untuk kabel power berukuran besar.
• Pemisahan jalur — jalur tegangan tinggi dipisahkan dari jalur kontrol dan data, baik melalui divider maupun tray terpisah.
• Fire stop — setiap penembusan dinding atau lantai tahan api wajib ditutup dengan material fire stop bersertifikat.
• Perlindungan potongan — bekas potongan di lapangan pada tray HDG harus dilapis ulang dengan cat zinc rich untuk mencegah karat dari sisi potongan.

Butuh tim pemasang? Siventra menyediakan jasa pemasangan cable tray dan cable ladder dengan tenaga berpengalaman, termasuk untuk pekerjaan konstruksi sipil dan MEP.

Harga Kabel Tray: Faktor yang Menentukan

Harga kabel tray tidak bisa disebut dalam satu angka tunggal, karena setiap proyek memiliki spesifikasi berbeda. Faktor berikut yang paling memengaruhi harga per batang maupun per meter lari:

Karena itu kami tidak memasang harga tetap di halaman ini. Kirimkan spesifikasi atau BQ proyek Anda, dan tim kami akan menyusun penawaran resmi yang sesuai kebutuhan — biasanya selesai dalam 1×24 jam kerja.
